磁環電感與貼片電感一樣都是電感大類中應用非常廣泛的一種電感產品，磁環電感的結構，僅從外觀上行看的話并不是很復雜的，磁環電感的磁芯一般是制作成的一個圓環狀，上面繞制線圈。結構雖然看著簡單，但磁環電感的制作工藝是非常講究的。比如說磁環電感的磁芯。本篇我們就來聊聊磁環電感常見的幾種磁芯類型。

磁芯是電感的核心組成部分，磁芯是由不同的磁芯粉末按照一定的配方制作而成的。磁芯粉末配方是電感廠家的核心競爭力之一，誰擁有豐富的磁芯粉末配方、誰具備磁芯粉末配方的研發能力，基本上就具備電感定制研發的能力。磁環電感的磁芯類型，基本上決定了磁環電感的特性。
對磁環電感有所了解的朋友應該知道，磁環電感的類型實在太多了，這里我們就只從磁芯類型的這種單一的信息維度來給介紹幾種常見的料號的磁環電感，供大家選擇參考之用：
1、鐵硅鋁磁磁芯的磁環電感：

這是一款鐵硅鋁磁芯的磁環電感，料號：CS092125-500MB；阻止是6.91mΩ;溫升電流3.4A；飽和電流11.4A，感值精度：50uH±20%。這種類型的磁環電感廣泛應用于檢測儀器，比如核酸檢測儀器。
2、錳鋅類型的磁環共模電感：

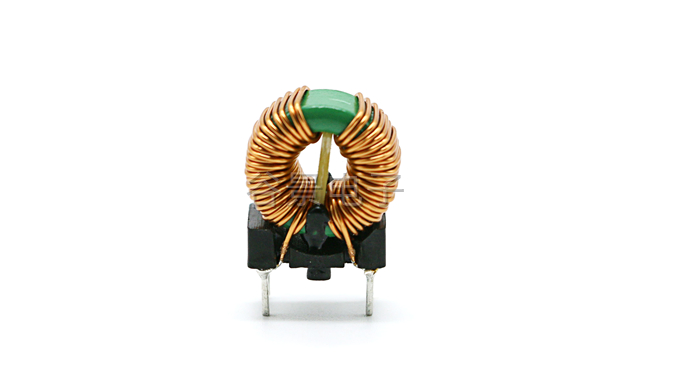

錳鋅磁芯類型的磁環電感是非常常見的一類磁環電感，圖中的這款錳鋅磁環電感料號為：GTC090530-501DB；封裝尺寸9*5*3；阻值是42mΩ；感值精度500uHMin。這類磁芯類型的磁環電感廣泛應用于電源設備領域，比如電梯儀表。
3、鎳鋅類型的磁環共模電感：

鎳鋅磁芯類型的磁環電感與錳鋅磁環電感一樣都是非常常見的磁環電感，圖中的這款鎳鋅磁環電感料號為：GTC090530-250DB；封裝尺寸:9*5*3;阻值是62mΩ；感值精度25uH Min。這類磁環電感廣泛應用于開關控制設備領域，比如電源產品上。
除了以上三種常見的磁芯類型的磁環電感，還有非晶磁芯類型和鐵粉芯磁芯類型的磁環電感，你想知道它們又具有什么特點嗎？想要了解更多，歡迎留言給我們哦！
